Автоматические выключатели служат для защиты электрических установок от коротких замыканий (КЗ) и перегрузок. Лаборатория «Технопром Замер» предлагает услуги по выполнению проверок и испытаний автоматов.

Суть испытаний, в измерении заводских характеристик и проверке их на соответствие установленным нормам. Другими словами, это замер прохождения токов через автоматический выключатель, до его полного срабатывания. Этот способ называется прогрузкой автоматов.

Лаборатория выполняет проверку автоматов, управляемых дифференциальным током, устройств защитного отключения и выключателей имеющим тепловой и электромагнитный расцепитель. Тепловые расцепители срабатывают от токов перегрузки. Электромагнитные – от токов короткого замыкания, кроме того, большинство современных автоматических выключателей оснащаются электронными блоками с регулируемыми уставками по току и времени срабатывания. В любом случае, автоматический выключатель проверяется на соответствие заводским характеристикам.

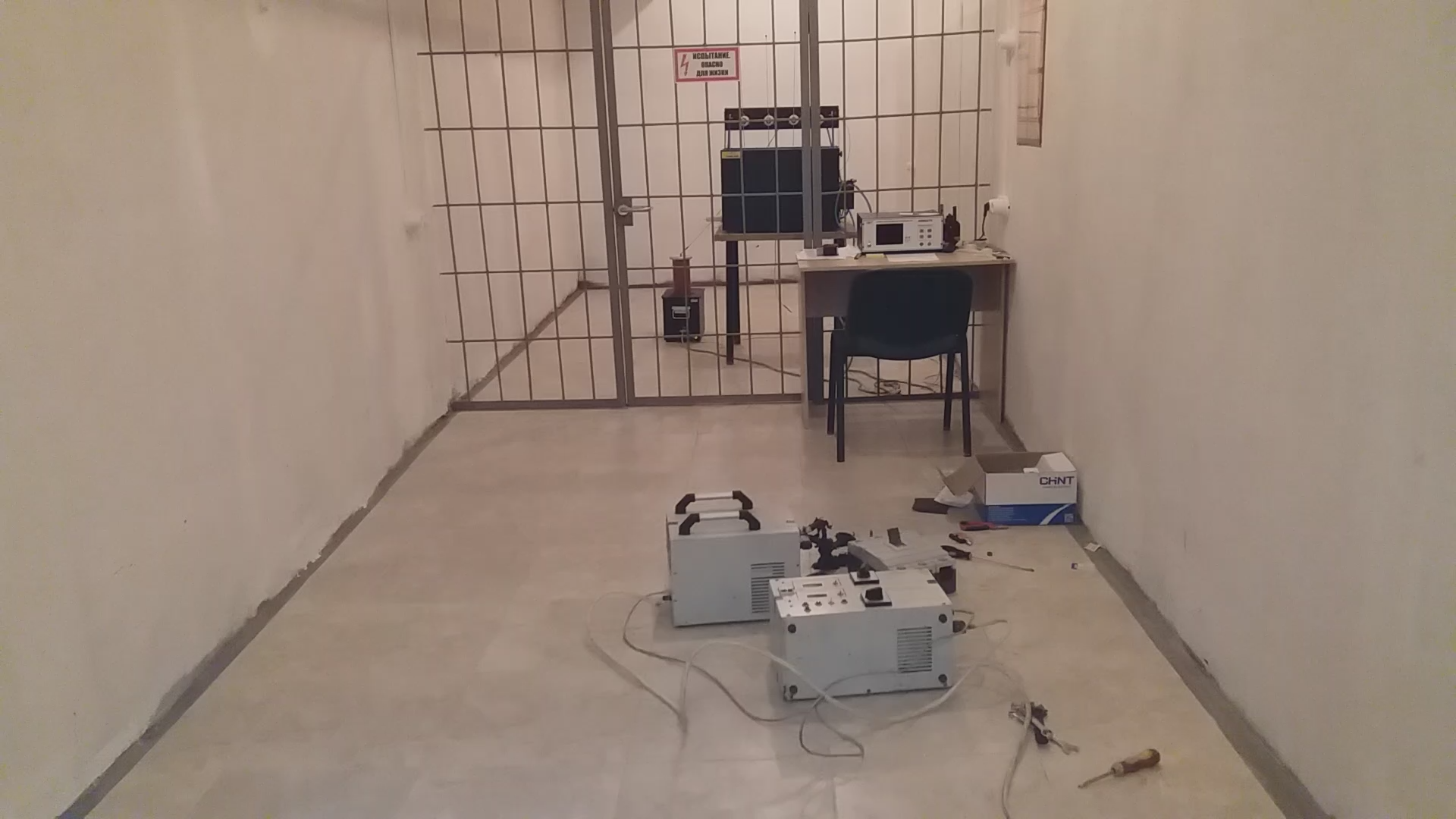

Испытания по прогрузке автоматических выключателей выполняются при помощи специального прибора УПТР-2МЦ.

Схема испытаний автоматических выключателей.

Специалисты нашей лаборатории также осуществлят проверку автоматического ввода резерва (АВР), что станет гарантией стабильной работы вашего оборудования и непрерывности рабочего процесса при чрезвычайных обстоятельствах.

Стоимость испытаний

НАИМЕНОВАНИЕ РАБОТ ЕДИНИЦА ИЗМЕРЕНИЯ Цена
Испытание автоматических выключателей 1-полюсный автомат 80 руб.
3-полюсный автомат:
до 50 А 150 руб.
до 200 А 220 руб.
до 1000 А 550 руб.
> 1000 А 850 руб.
Проверить и испытать дифференциальный автоматический выключатель (УЗО) устройство 120 руб.
Проверить автоматический ввод резерва (АВР) устройство 5000 руб.
Испытать масляный, вакуумный, воздушный, элегазовый выключатель до 35кВ штука 12500 руб.
Испытать трубчатый, вентильный разрядник, ограничитель перенапряжения штука 1500 руб.

Заказ услуги осуществляется по телефону или при личной встрече с сотрудниками компании.

Когда проводятся испытания?

От правильного срабатывания автоматов зависит работоспособность всей схемы. Для исключения ложных срабатываний или отказов в работе требуется проводить периодические испытания. Проверка работы выключателей проводится:

  • При включении оборудования в работу впервые (приемо-сдаточные) испытания.
  • После выполнения текущего или капитального ремонта (либо аварийного случая).
  • В целях профилактики.
  • В процессе использования оборудования.

Наши преимущества

Опытные инженера

  • Наши сотрудники имеют многолетний опыт испытаний и измерений.

Полная отчетность

  • Мы предоставим полную картину по проверяемому оборудованию

Профессионализм и опыт

  • Немногие компании детально разбираются в нюансах электроизмерений

Современное оборудование

  • Производим измерения современным оборудованием, это позволяет получить высокое качество и увеличить скорость измерений

Бесплатная консультация

  • Наши специалисты проконсультируют по любым вопросам.

Периодичность испытаний

В правилах технической эксплуатации электроустановок потребителей (ПТЭЭП) нет четких временных рамок испытания автоматических выключателей. Во время эксплуатации проверка защитных характеристик выключателей выполняется по нормам, установленным производителем оборудования. У потребителей сроки утверждает технический руководитель организации. Рекомендованная частота проведения испытаний по прогрузке автоматов – раз в 3 года. Такая частота проверок поможет предотвратить вывод из строя коммутационного аппарата и повреждения в электрической цепи.

Порядок проведения работ:

  • Изучение схемы электроустановки.
  • Проверка соответствия установленных АВ проектной документации.
  • Снятие питающего напряжения.
  • Внешний осмотр.
  • Проверка механической части АВ пятикратного ручного включения-отключения с контролем замыкания контактов.
  • Сборка измерительной схемы в соответствии с приведенной на рис №2
  • Подача напряжения на прибор для испытаний АВ.
  • Установка требуемого тока до срабатывания автоматического выключателя.
  • Фиксирование показаний (ток и время срабатывания) автоматического выключателя.
  • Выдача протоколов испытаний (технический отчет).
