Что такое коэффициент трансформации?

Проверка коэффициента трансформации подразумевает расчет отношения напряжений U1 и U2. U1 – это напряжение концов обмотки трансформатора. U2 – это напряжение выводов вторичной обмотки, которое определяется во время холостого хода. В теории устройство не претерпевает потери мощности. Но на практике часто встречаются ситуации, при которых наблюдается понижающий или повышающий коэффициент. В таком случае без специальных расчетов не обойтись. Коэффициент можно найти с помощью простой формулы:


Данное значение показывает, насколько токовое напряжение в одной обмотке отличается от другой при воздействии определенных нагрузок. Такие измерения позволяют вовремя устранить неисправности и предотвратить риск возникновения аварийной ситуации.

Методы расчета коэффициент трансформации

Для проведения испытаний вам понадобится вольтметр. С помощью этого прибора можно убедиться в том, что соотношение количества витков соответствует техническим стандартам. Для этого необходимо измерить коэффициенты на холостом ходу. Эти проверки также позволяют определить полярности и возможные повреждения трансформатора.

Существует 3 метода определения коэффициента трансформации:

  • технические документы от производителя;

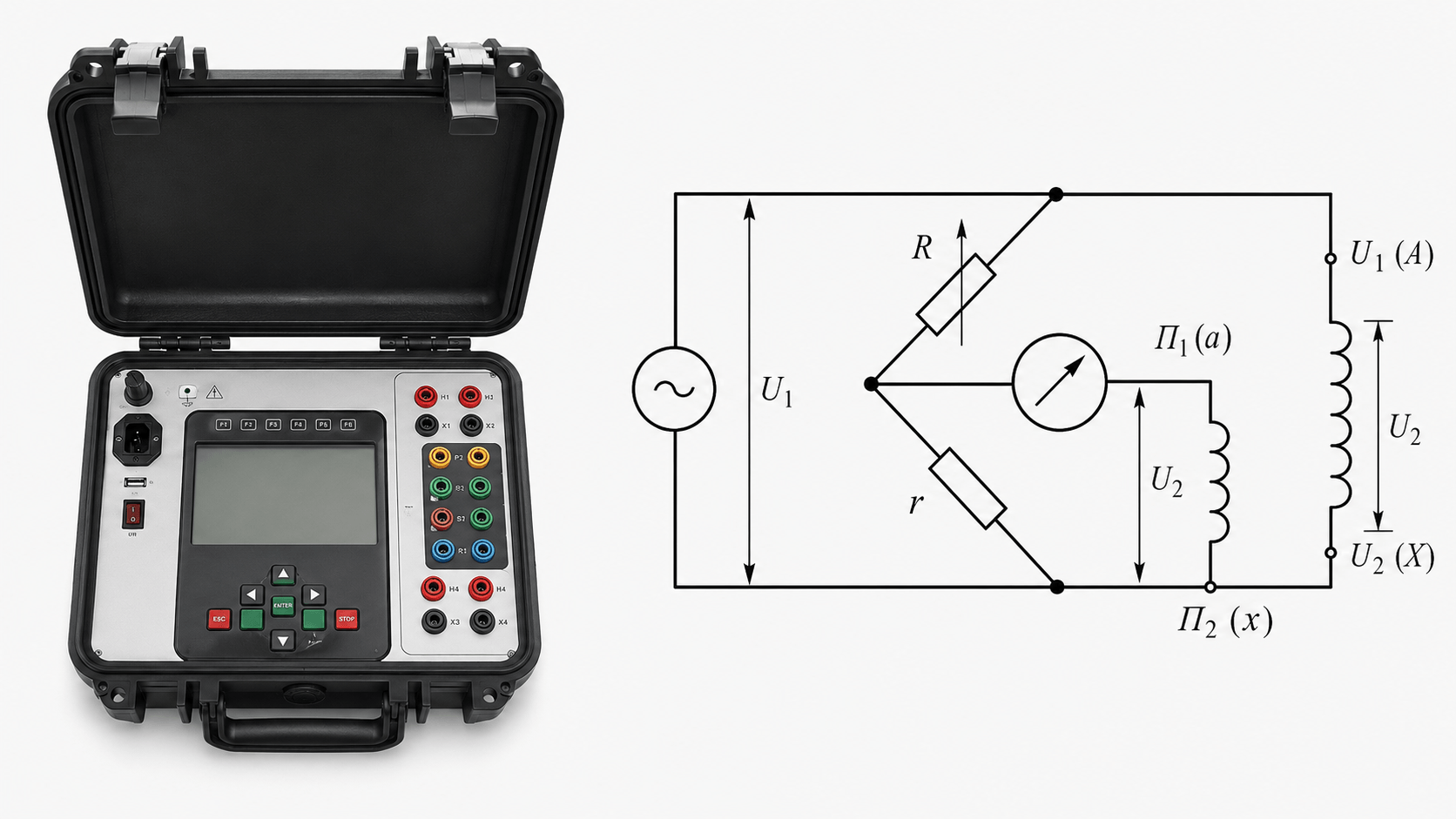

  • мост переменного тока;
  • последовательные измерения вольтметром.

Классический метод измерений предполагает использование двух вольтметров. Номинальный коэффициент определяется путем деления показателей напряжения, которые фиксируются на холостом ходу.

При работе с новым прибором эти данные можно посмотреть в техническом паспорте производителя. При проверке трехфазных трансформаторов измерения проводятся одновременно для одной и другой обмотки.

Встречаются ситуации, при которых прибор имеет скрытые выводы. В таком случае измерения проводятся только в том месте, в котором провода соединяются с устройством и не находятся под кожухом. Они находятся снаружи, поэтому доступны для проведения проверки. При работе с устройством одной фазы задача упрощается. Для исследования понадобятся значения двух вольтметров, расположенных в разных концах обмотки. Такая схема учитывает подключенную нагрузку цепи №2.


Наиболее современный способ определения коэффициентов позволит быстро получить показатели должного уровня точности. Универсальные приборы не требуют подведения к трансформатору каких-либо источников напряжения. Данным методом пользуются профессиональные электрики. При наличии специальных приборов с такой задачей справится и неподготовленный человек.

При анализе токов трансформатора создается цепь, в которой величина тока от 20 до 100 процентов пропускается по обмотке первичного типа. При этом должно и измеряться ответвление – вторичный ток.

Стоит быть предельно осторожными при работе с трансформаторами, имеющими несколько обмоток вторичного типа. Такие устройства могут быть опасными. Вторичные обмотки в таком случае изолируются с целью предотвращения возникновения риска для жизни и рабочего оборудования.

Некоторые типы трансформаторов требуют заземления. Для работы с ними требуется найти в корпусе найти клемму со специальным обозначением «З» (то есть, заземление).

Как подготовить приборы к расчету?

Современные устройства для измерения коэффициентов способны работать в полуавтоматическом режиме, поэтому сложностей при их настройке не возникает. Несмотря на это, пользователю следует знать некоторые особенности выполнения такого задания.

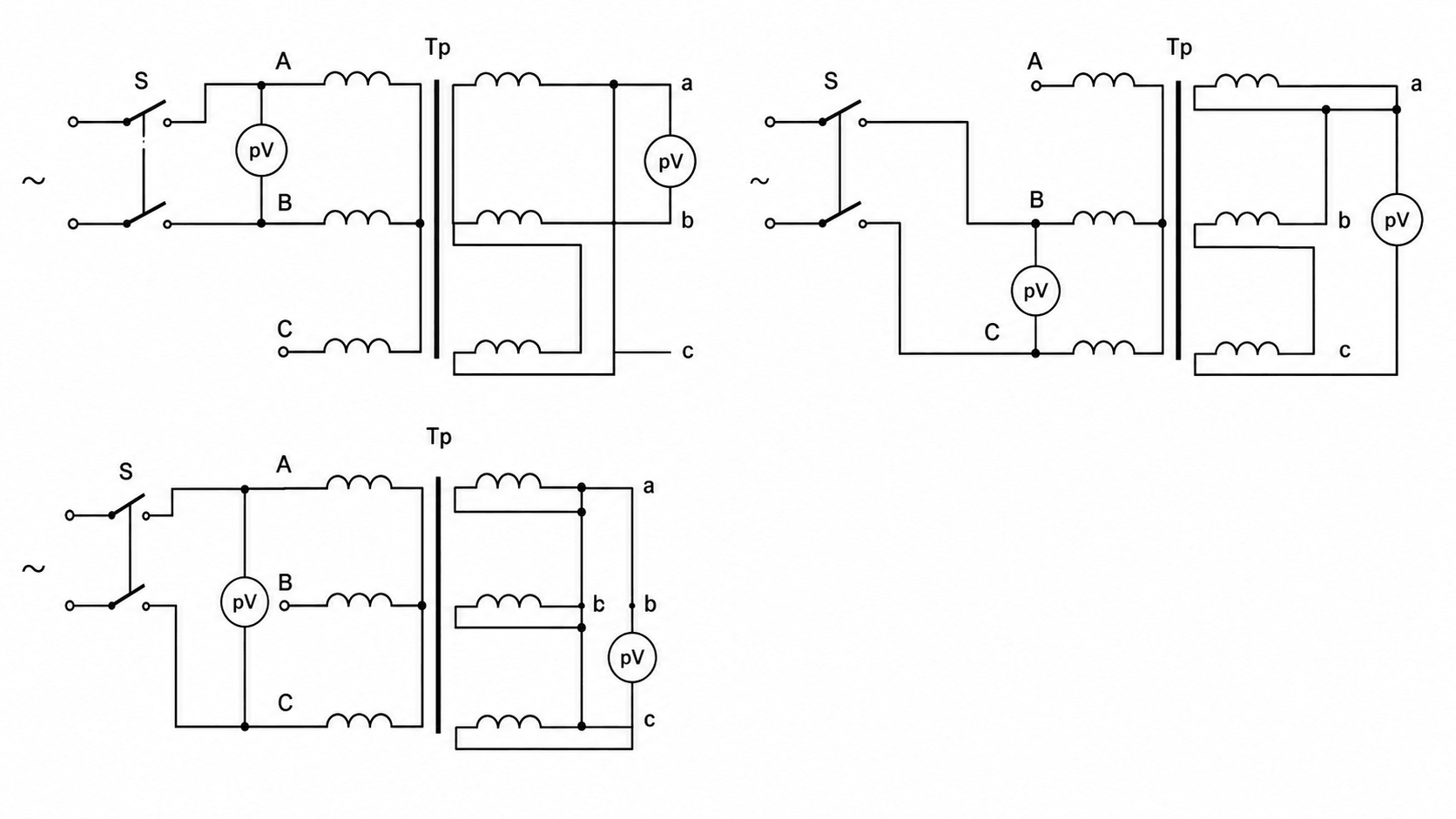

Для определения коэффициентов в трансформаторах с одной и тремя фазами воспользуйтесь схемами, представленными ниже.


Инженерные универсальные приборы для измерения показателей должны соответствовать государственным стандартам. Используйте только ту технику, которая имеет сертификаты качества и соответствия. Важно обращать внимание на материал корпуса и комплектующих. Они должны состоять из надежных составляющих. Такие материалы переносят большие напряжения и отличаются длительным сроком эксплуатации.

Перед использованием прибора убедитесь в том, что датчики находятся на нулевом значении. Несмотря на высокую точность измерений, следует снизить уровень погрешности путем проведения нескольких испытаний. Более точные значения можно получить после нахождения общего арифметического всех полученных результатов.

Стоит запомнить, что номинальное напряжение всегда выше подводимого. Универсальные приборы современного типа предназначены не только для определения коэффициента трансформации. Такие приспособления показывают полярность катушек и значение тока возбуждения в трансформаторах различного типа.

Измерение потерь холостого хода

Такие испытания проводятся для трансформаторов, мощность которых превышает 1000 кВт. Установки мощностью до 1000 кВт можно проверять только после проведения капитального ремонта и частичным изменением магниопровода.

Потери холостого хода у трансформаторов трехфазного типа фиксируются при наличии однофазного возбуждения тока. При проведении работ следует использовать схемы, предоставленные производителем.

Обратите внимание, что коэффициенты установок во время ремонта или эксплуатации не должны отличаться от заводских стандартов более чем на 5%. Для трансформаторов однофазного типа аналогичные значение не превышают 10%.

Решение о начале измерений принимается техническим руководителем на предприятии. Поводом для начала исследований могут стать данные хроматографического анализа газов, растворенных в масле. В этом случае полученные показатели не должны отличаться от исходных норм более чем на 30%. В конце исследования все технические параметры заносятся в соответствующий отчет. Этот документ может использоваться в будущем технологами предприятия для определения уровня амортизации оборудования и его общего технического состояния.
