Основным способом контроля состояния электроустановок является проводимые на регулярной основе испытания и измерения характеристик электрического оборудования, результаты которых заносятся в Технический отчёт по испытаниям и измерениям электрооборудования. В этом документе отражается фактическое состояние обследуемой электроустановки и его соответствие требованиям действующих Норм и Правил.
Технический отчёт по электроиспытаниям составляется электротехнической лабораторией, выполнявшей испытания и измерения, и заверяется круглой печатью. Лаборатория несёт ответственность за достоверность данных, приведённых в отчёте.
Ответственность за своевременность проведения испытаний и измерений электроустановок несёт лицо, в чьем ведении находится электрохозяйство предприятия. Технический отчёт электролаборатории подтверждает факт проведения измерений и испытаний и относится к документам, наличие которых требуется при проверках организации РОСТЕХНАДЗОР.
Как мы работаем
Что входит в тех отчёт о проведении испытаний электроустановок
Технические отчёты электролаборатории включают в себя пакет документов:

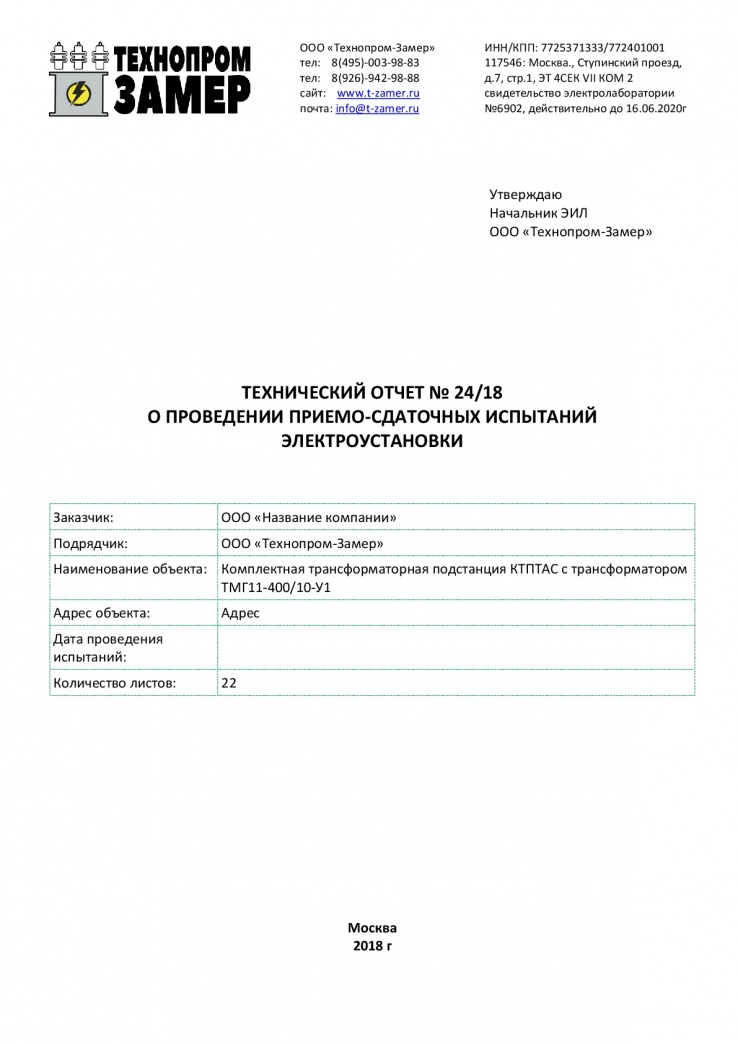

- титульный лист, на котором указывается наименование лаборатории, проводившей испытания, её реквизиты — адрес и телефон, сведения об электроустановке, на которой проводились испытания;

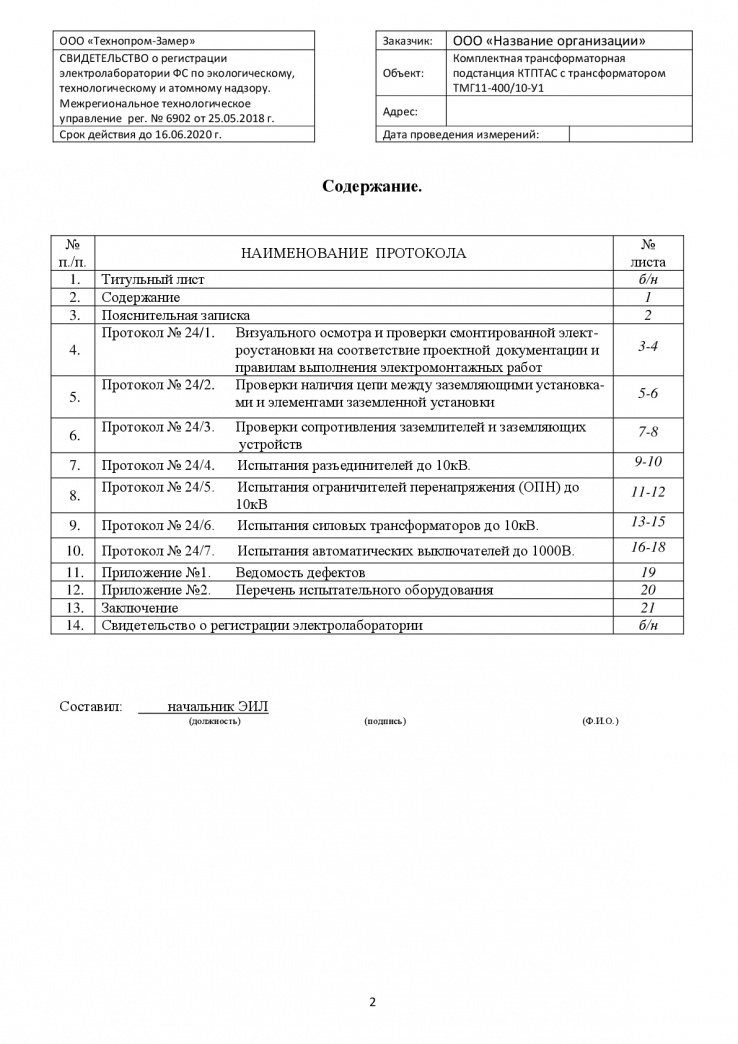

- перечень документов, которые входят в состав технического отчёта;

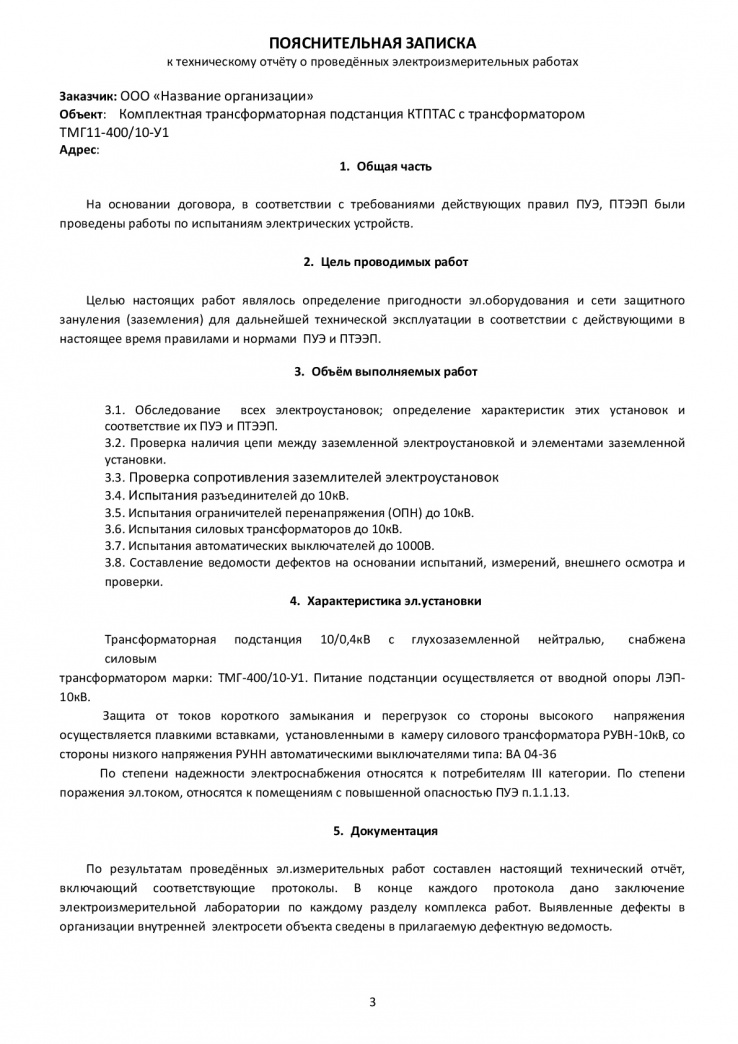

- пояснительная записка, содержащая характеристику объекта, описание оборудования и цели производства испытаний;
- программа выполнения измерений и испытаний с указанием:
- вида измерения или испытания;
- измеряемых параметров, испытываемого электрооборудования;
- методики проведения измерений и испытаний со ссылкой на нормативную литературу.
- протоколы испытаний и измерений на бланках установленного образца, в которых указываются условия проведения испытаний и результаты выполненных замеров;

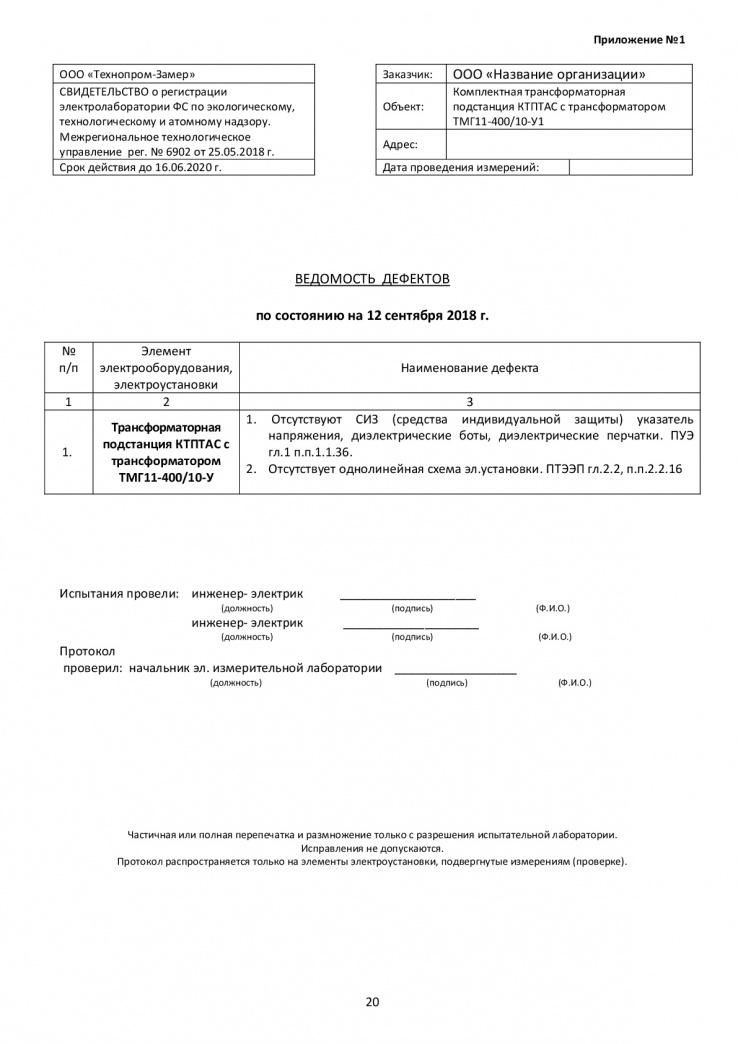

- перечень дефектов (дефектная ведомость), выявленных в ходе обследования оборудования;

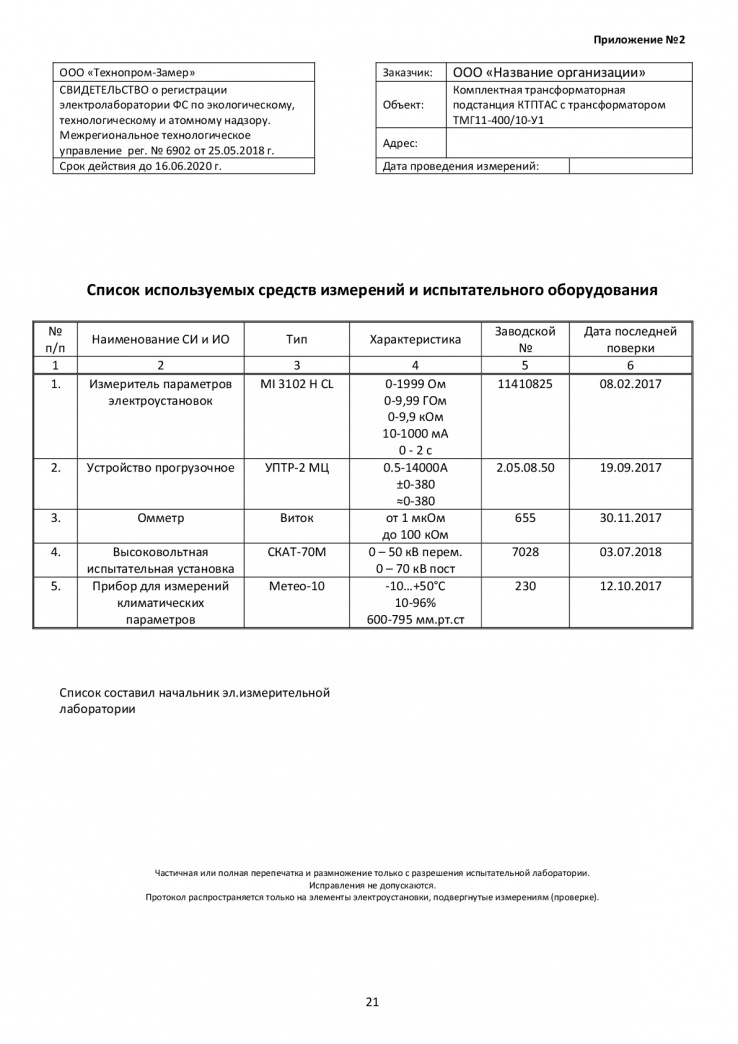

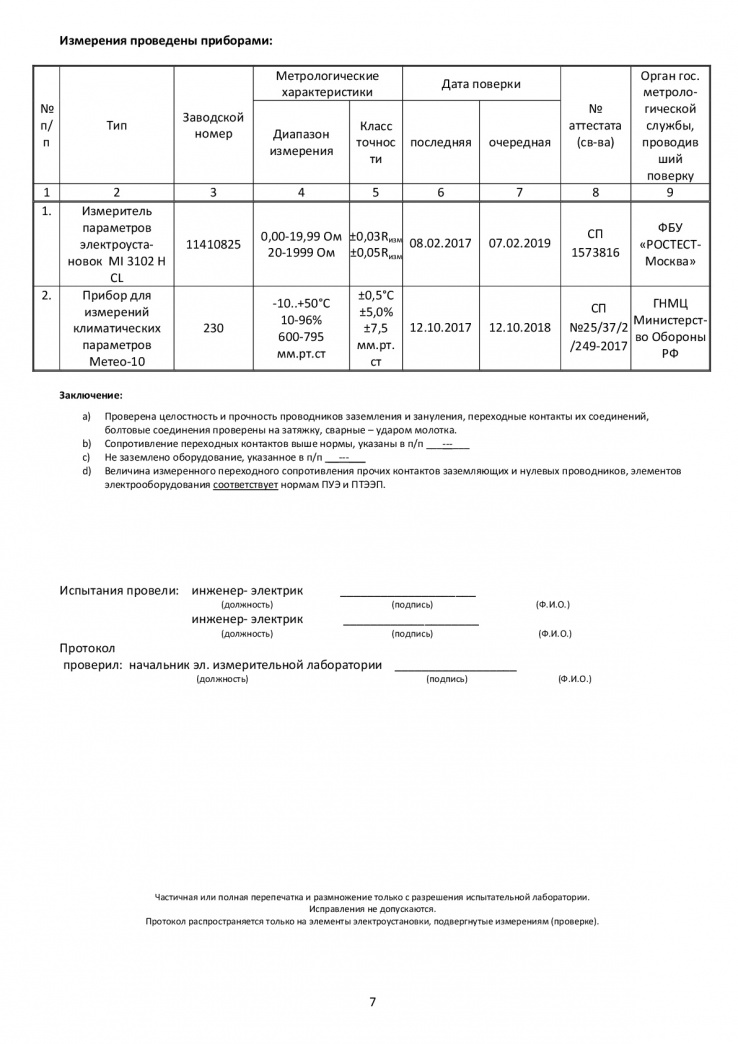

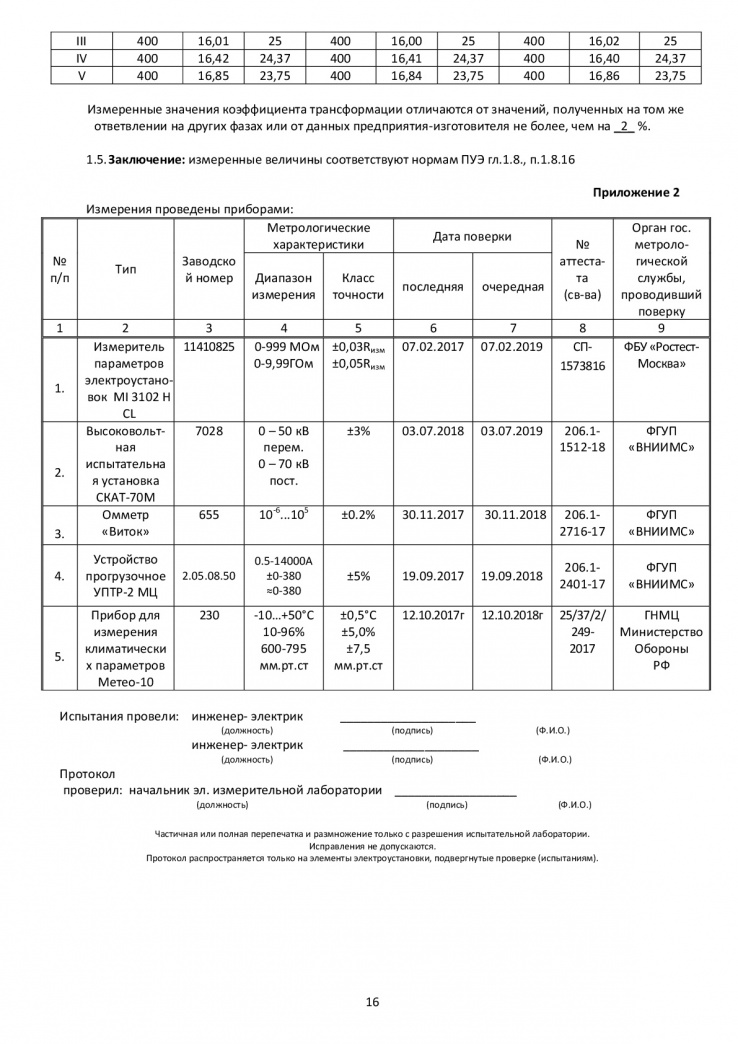

- перечень измерительных приборов и испытательных установок, использованных в ходе выполнения работ;

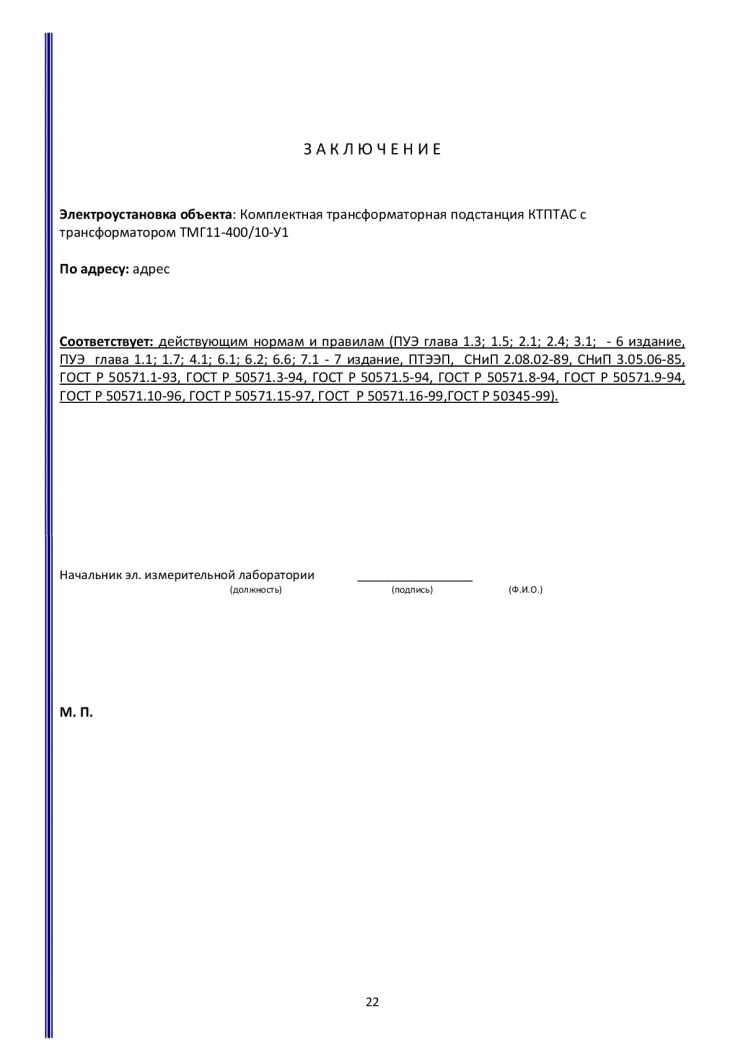

- заключение электролаборатории о техническом состоянии испытанного оборудования, содержащее вывод о его пригодности к эксплуатации и соответствии действующим нормам.
В техотчёт электролаборатории также вшивается копия свидетельства о регистрации лаборатории в органах РОСТЕХНАДЗОРа. Данное свидетельство подтверждает право электротехнической лаборатории на выполнение работ по измерениям и испытаниям электрооборудования с выдачей заключения о возможности его эксплуатации.

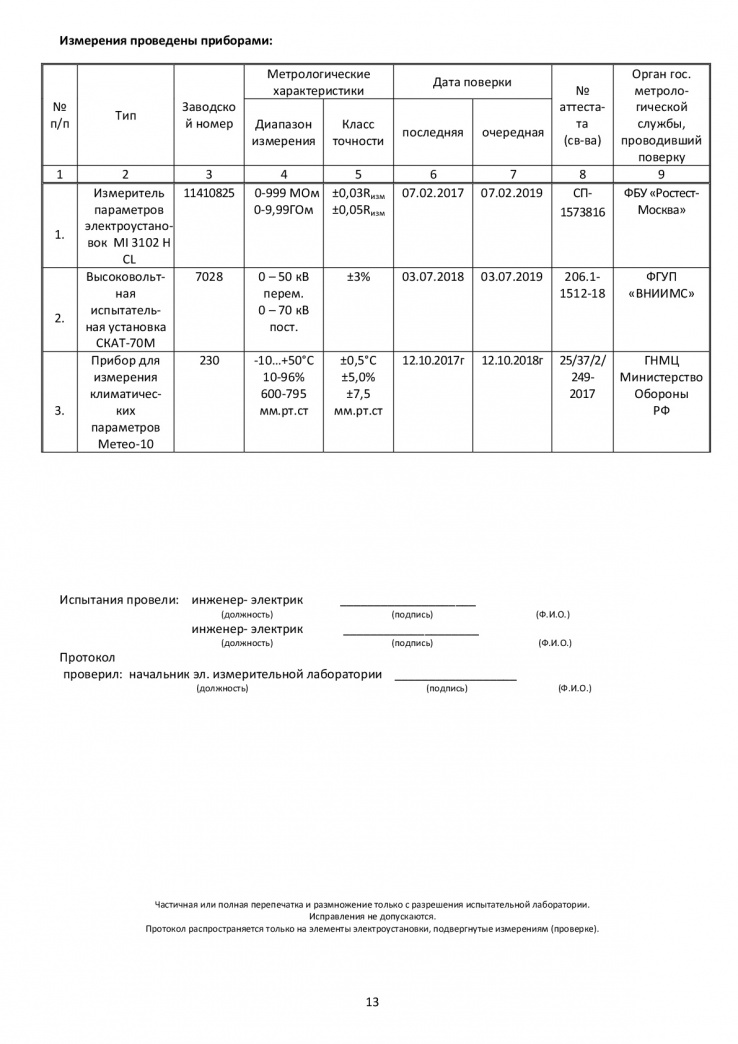

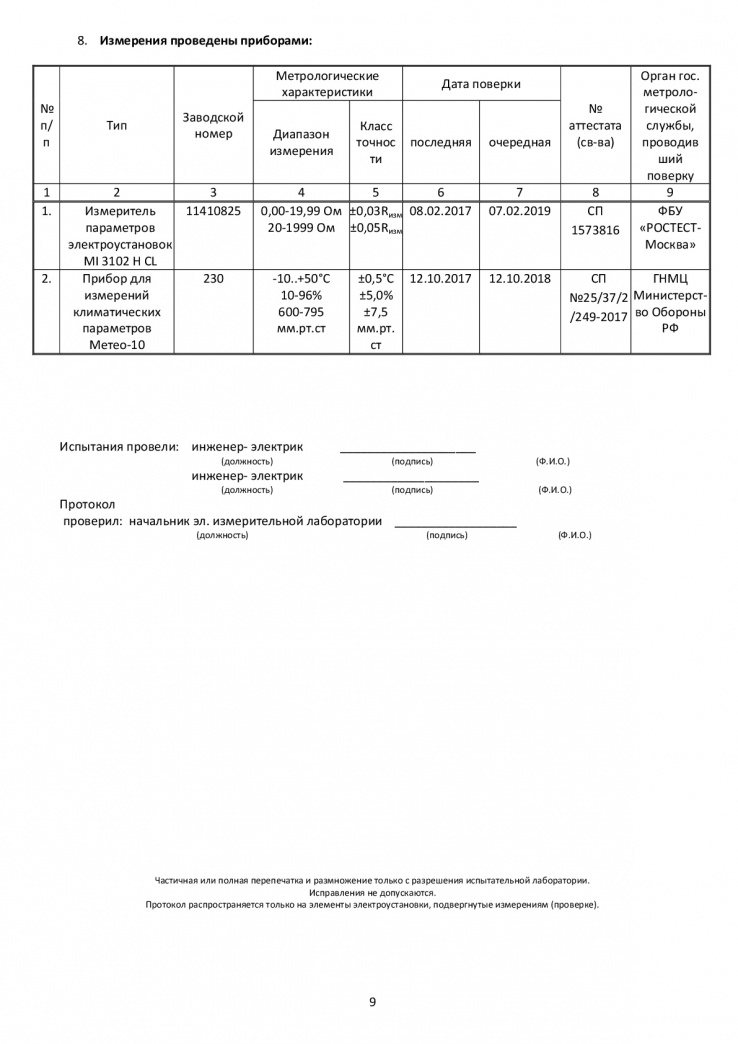

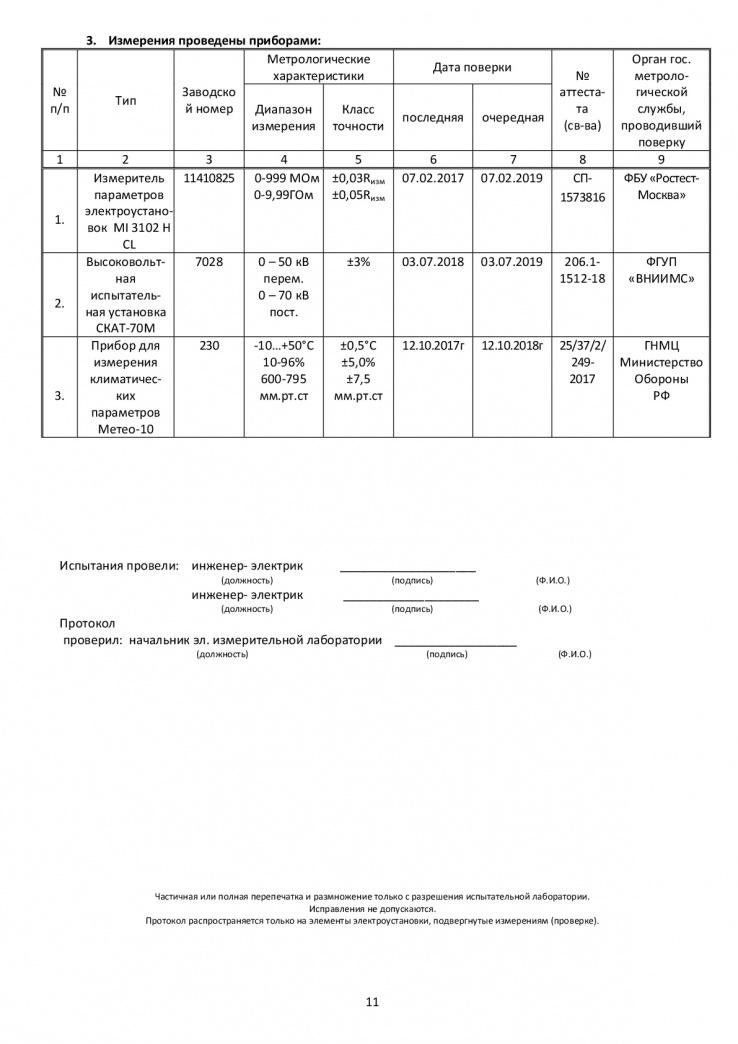

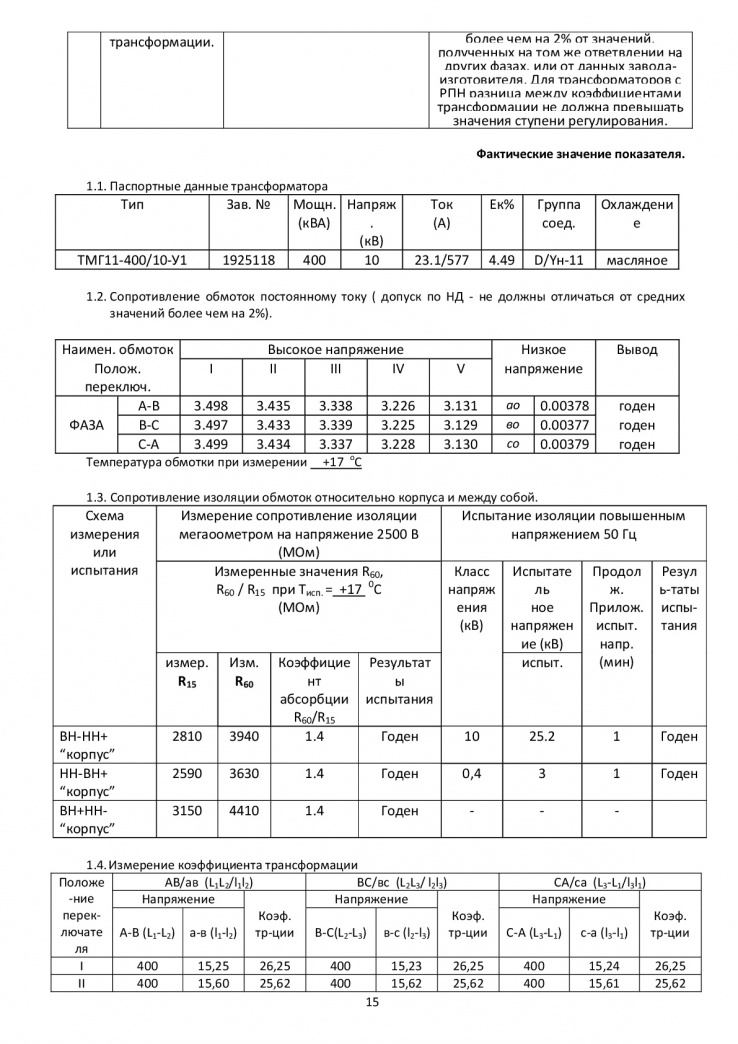

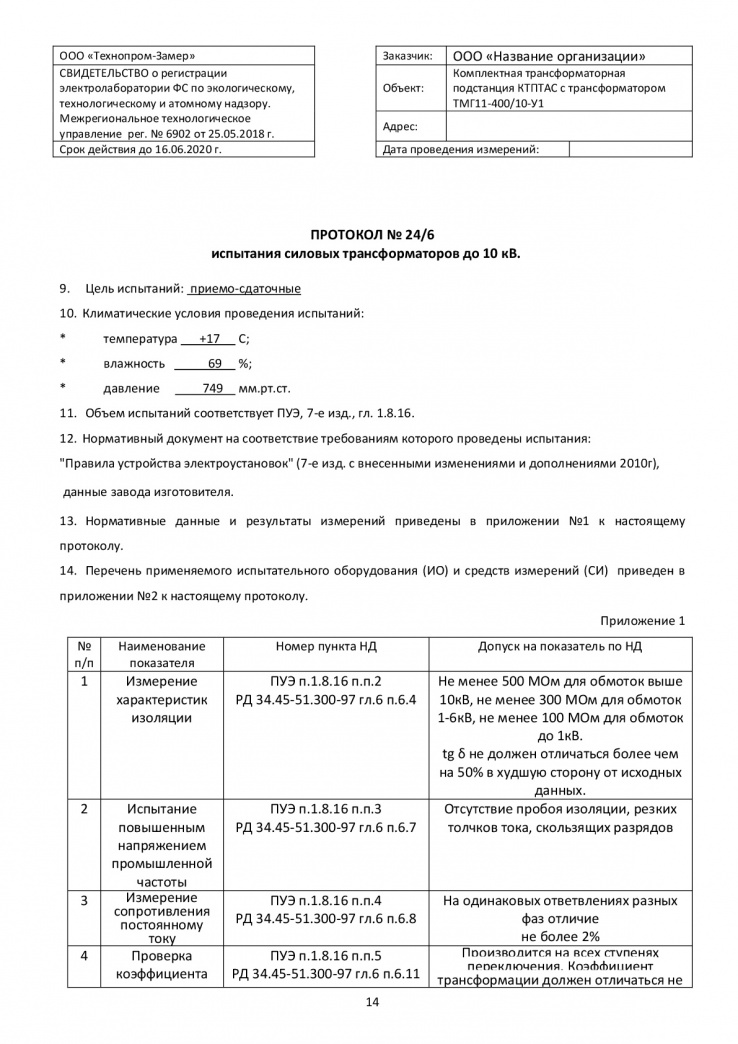

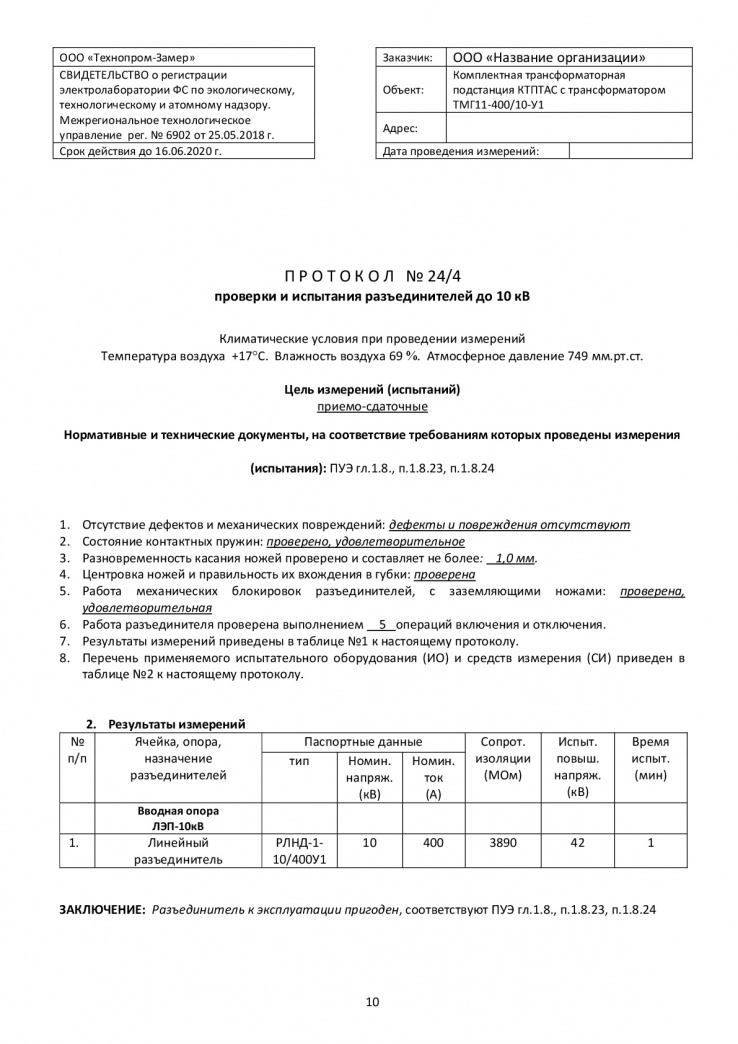

Пример технического отчета
Виды протоколов электротехнической лаборатории

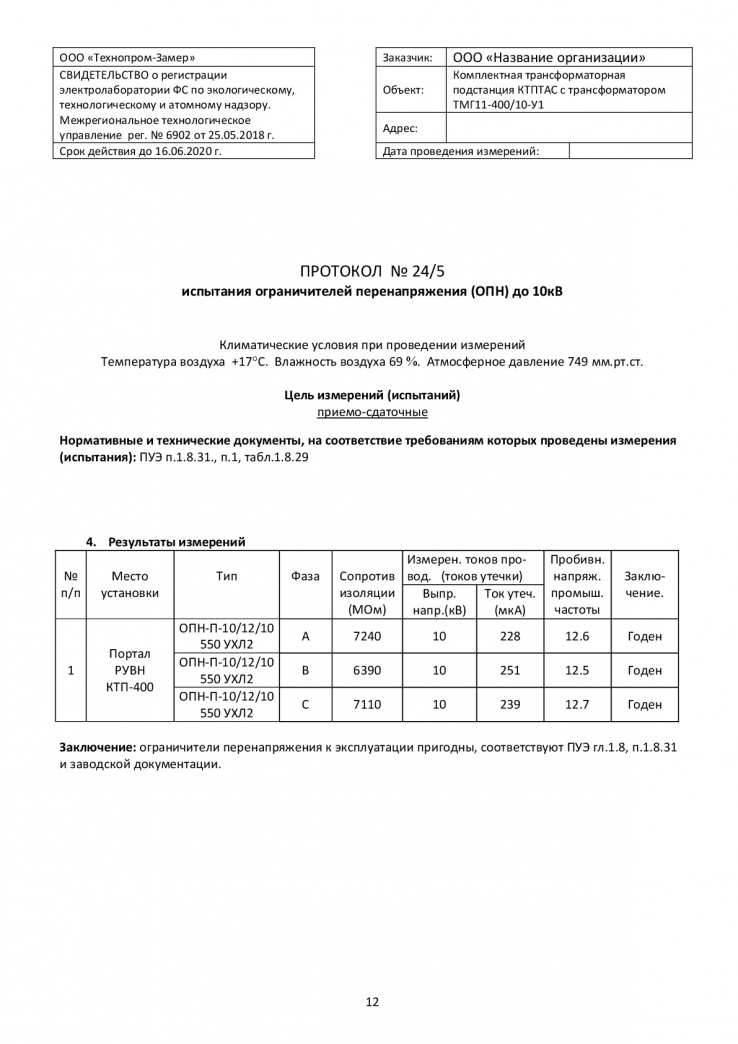

В ходе обследования электроустановок могут выполняться различные виды измерений и испытаний, каждое из которых оформляется соответствующим протоколом, включаемым в отчёт электролаборатории. К таким протоколам относятся:

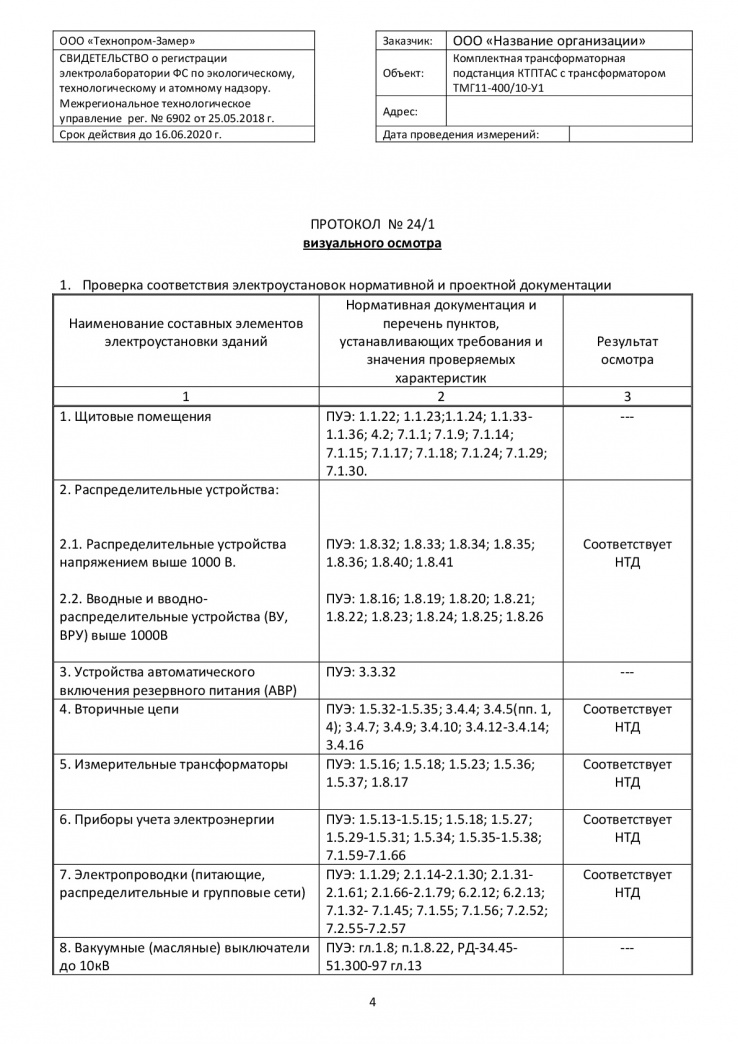

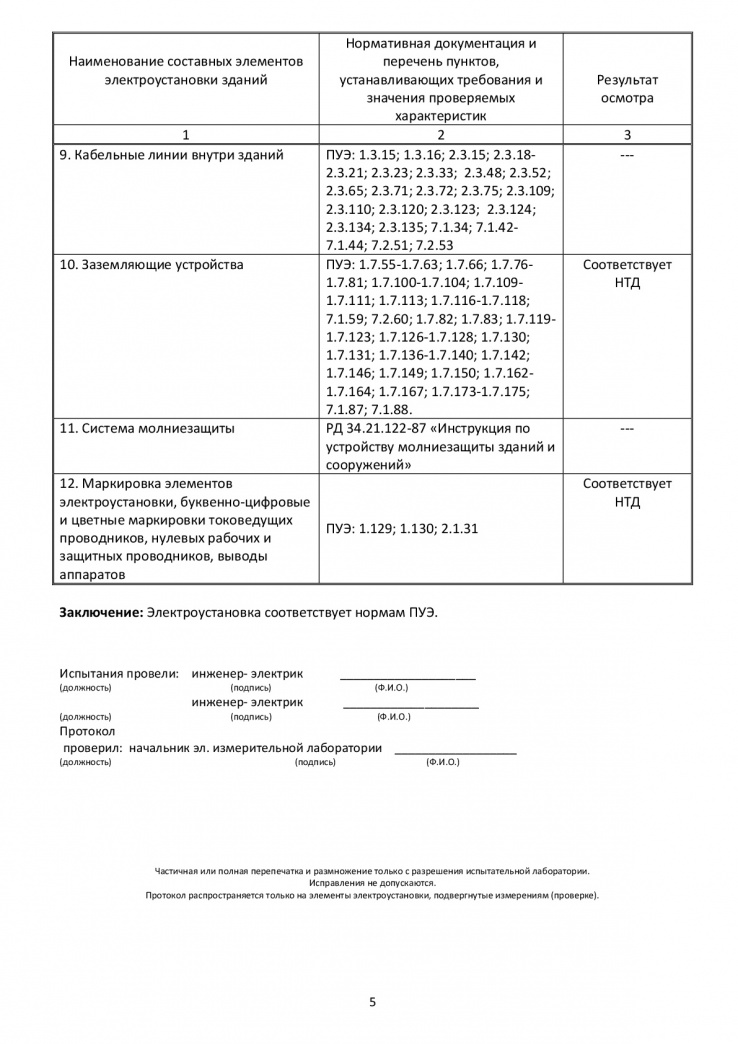

- протокол внешнего осмотра, в котором фиксируются результаты визуального обследования электроустановки на соответствие ГОСТ, ПТЭЭП, СНиП и ПУЭ;

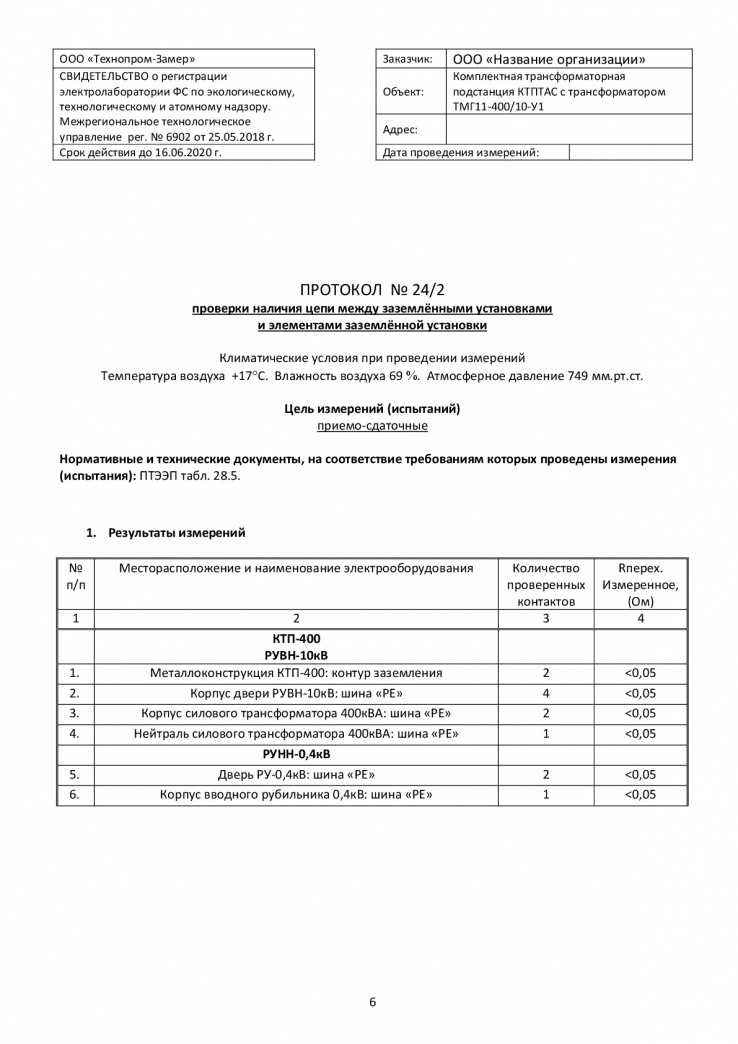

- протокол проверки металлической связи (наличия электрической цепи) между заземлителями и заземляющими проводниками;

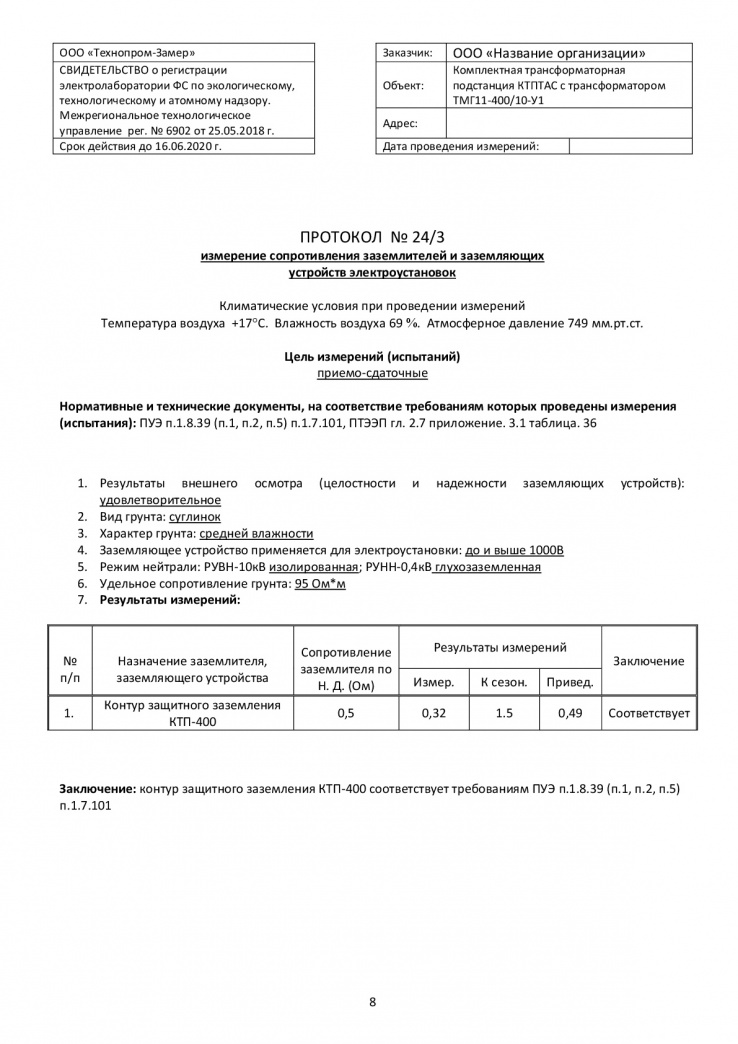

- протокол измерения сопротивления заземляющего устройства;
- протокол замеров сопротивления изоляции различного электрооборудования — проводов, кабелей и обмоток электрических машин;
- протокол проверки петли «фаза – ноль», которая необходима для контроля условий селективной работы устройств защиты;
- протокол испытания устройств защитного отключения (УЗО), в ходе которого проверяется величина срабатывания дифференциального тока;

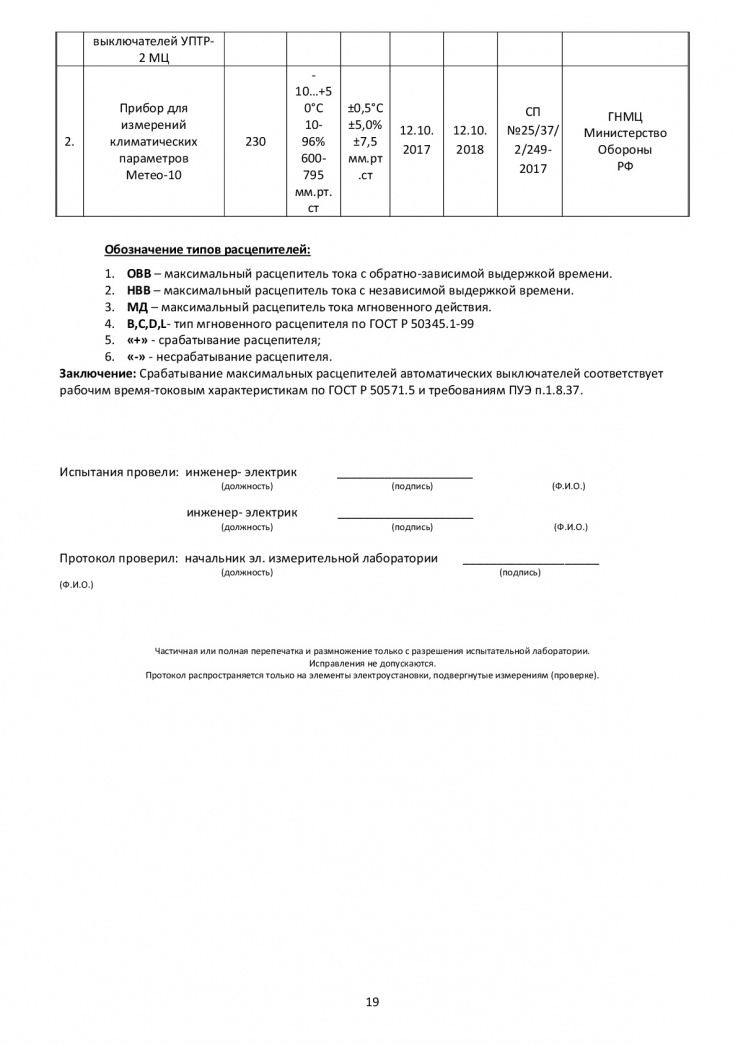

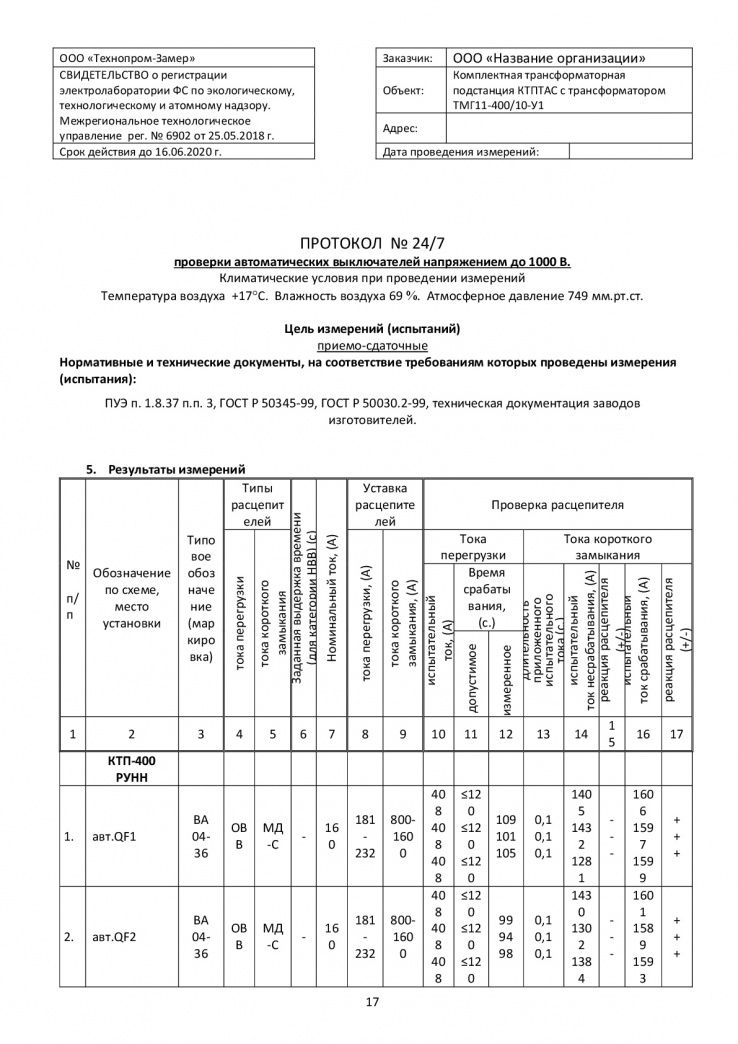

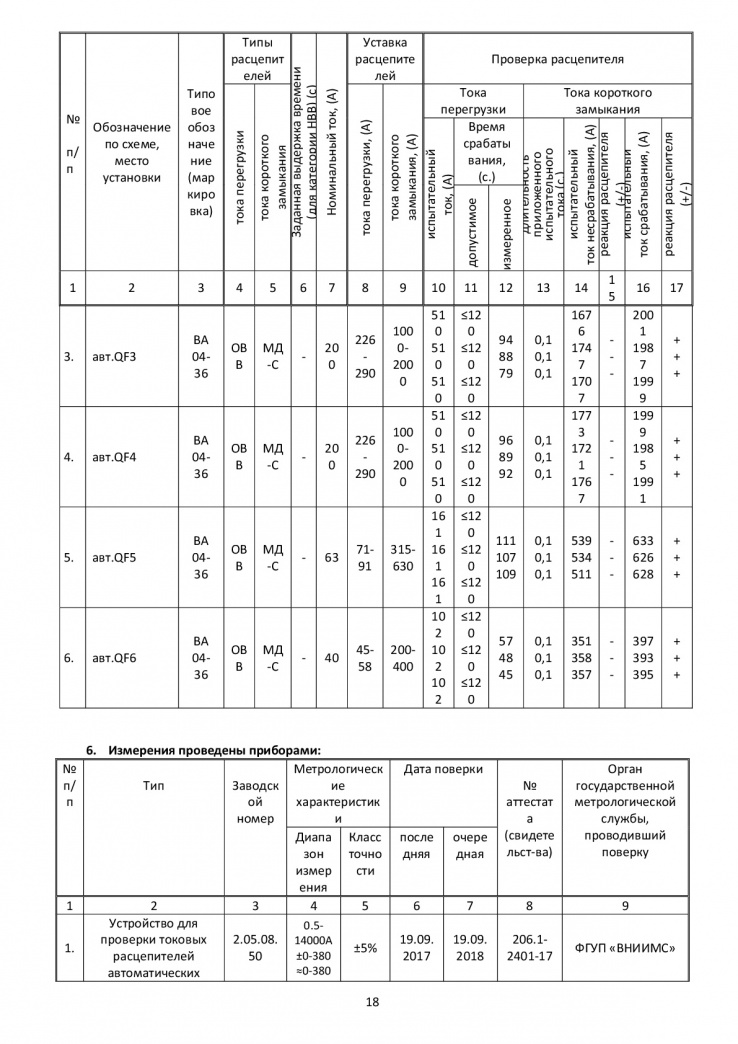

- протокол испытания (прогрузки) автоматических выключателей в котором фиксируются результаты срабатывания расцепителей по перегрузу и короткому замыканию;
- протокол проверки функционирования автоматического устройства включения резервного питания (АВР);
- протокол испытания измерительных трансформаторов тока и напряжения – снятия вольт – амперной характеристики (ВАХ), определения фактических значений коэффициентов трансформации (КТТ и КТН).
Наши преимущества
Компания «ТЕХНОПРОМ – ЗАМЕР» выполняет комплекс работ по электрическим измерениям и испытаниям оборудования и подготовит отчёт электролаборатории в Москве.
Технический отчёт по электроизмерениям, выданный нашей компанией, соответствует установленной форме и заверяется круглой печатью аттестованной электротехнической лаборатории.
Стоимость технического отчёта по испытанию определяется составом работ и типом электрооборудования, подлежащего испытаниям.
Консультацию по любому вопросу можно получить через форму обратной связи на сайте, либо позвонив нам по одному из указанных телефонов.
