Испытания кабельных линий проводятся со следующей периодичностью:
- ежегодно — для силовых питающих и распределительных линий с резиновой изоляцией, обслуживающих объекты жизнеобеспечения населенных пунктов и других важных потребителей;
- каждые 3 года — для основных питающих линий 6–35 кВ;
- каждые 5 лет — для резервных линий.
- Внеочередные – при аварийном отключении электрооборудования.
Испытание кабеля повышенным напряжением проводится для оценки соответствия величины сопротивления, коэффициента абсорбции и других параметров изолирующей оболочки установленным нормам. В процессе испытательных мероприятий выявляются дефекты, способные спровоцировать аварию и выход из строя дорогостоящего электрооборудования.
Определяемые характеристики.
- Проверка целостности и фазировки жил кабеля;
- Измерение сопротивления изоляции;
- Испытание повышенным напряжением выпрямленного тока;
- Испытание повышенным напряжением переменного тока частотой 50Гц.
- Измерение распределения тока по одножильным кабелям;
Порядок проведения испытаний и измерений.
- Изучение проектной документации.
- Ознакомление с паспортами проверяемого оборудования.
- Выполнение организационных и технических мероприятий при проведение измерений в действующих электроустановках.
- Проверка работоспособности измерительных приборов в соответствие с инструкциями по эксплуатации.
- Проведение испытаний в объеме требований главы 1.8 ПУЭ.
Методы испытаний.
1. Проверка целости и фазировки жил кабеля.
Определение целости жил и фазировка КЛ производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля в процессе эксплуатации.
Определение целости жил кабелей напряжением до 10кВ производится мегаомметром. После включения КЛ под напряжение производится проверка правильности ее фазировки.
Сущность фазировки под напряжением заключается в определении соответствия фазы кабеля, находящейся под напряжением от распределительного устройства с противоположного конца кабеля, предполагаемой одноименной фазе шин распределительного устройства, где производится фазировка. Для фазировки КЛ 6 и 10 кВ под напряжением применяются указатели напряжения 10 кВ в комплекте с добавочным сопротивлением рисунок №1. Целость и совпадение обозначений фаз подключаемых жил кабеля должна соответствовать.

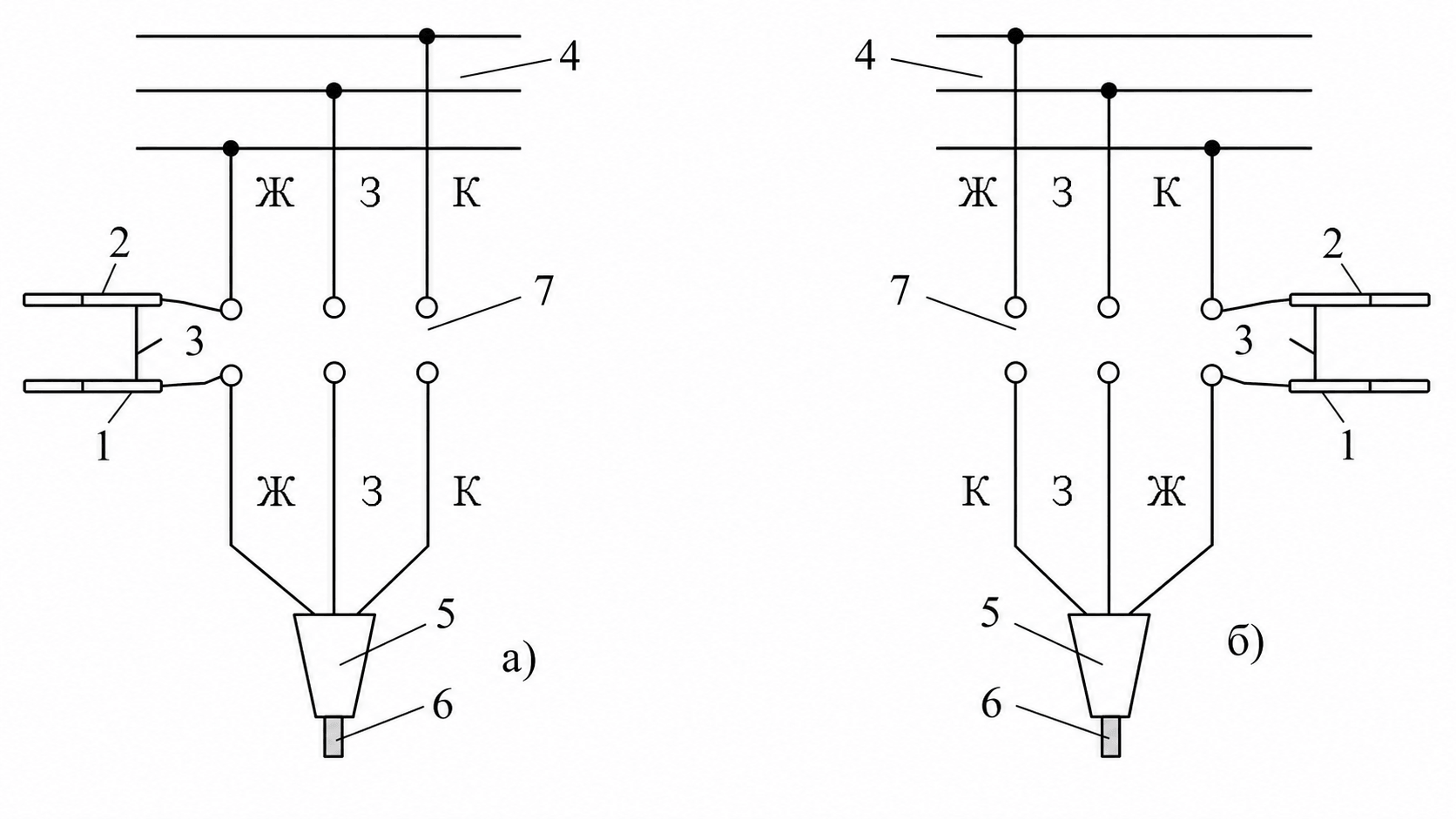

Рис. №1 Фазировка кабельных линий под напряжением.
а – соответствие фаз кабеля и шин; б – разные фазы шин и кабеля в месте присоединения последнего; 1 – указатель напряжения; 2 – трубка сопротивления; 3 – провод; 4 – шина; 5 – концевая заделка; 6 – кабель; 7 – разъем спуска шин.
Измерение сопротивления изоляции.
Измерение сопротивления изоляции высоковольтных кабелей проводят на полностью отключенном кабеле.
Перед проверкой необходимо проверить надёжность заземления кабельных воронок, брони и подключить к переносному заземлению со специальными зажимами (крокодилами). Второй конец кабеля остаётся свободным, жилы должны быть разведены на достаточное расстояние (примерно 150 - 200 мм).
В случае невозможности обеспечить требуемое расстояние между жилами и жил кабеля до заземлённых частей оборудования, на жилы надеваются изолирующие колпаки или накладки.
Перед началом измерений необходимо убедиться, что на испытываемом объекте нет
напряжения, тщательно очистить изоляцию от пыли. Измерения следует производить при устойчивом положении стрелки прибора; для этого нужно быстро, но равномерно, вращать ручку генератора (120 об/мин) в течение 60 сек. Сопротивление изоляции определяется показанием стрелки прибора мегаомметра. Для присоединения мегаомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (не менее 100 мОм).
Мегаомметром поочерёдно измеряется сопротивление жил, при этом на свободные от измерения жилы устанавливается переносное заземление. Схема для измерения сопротивления изоляции силовых кабельных линий изображена на рисунке №2

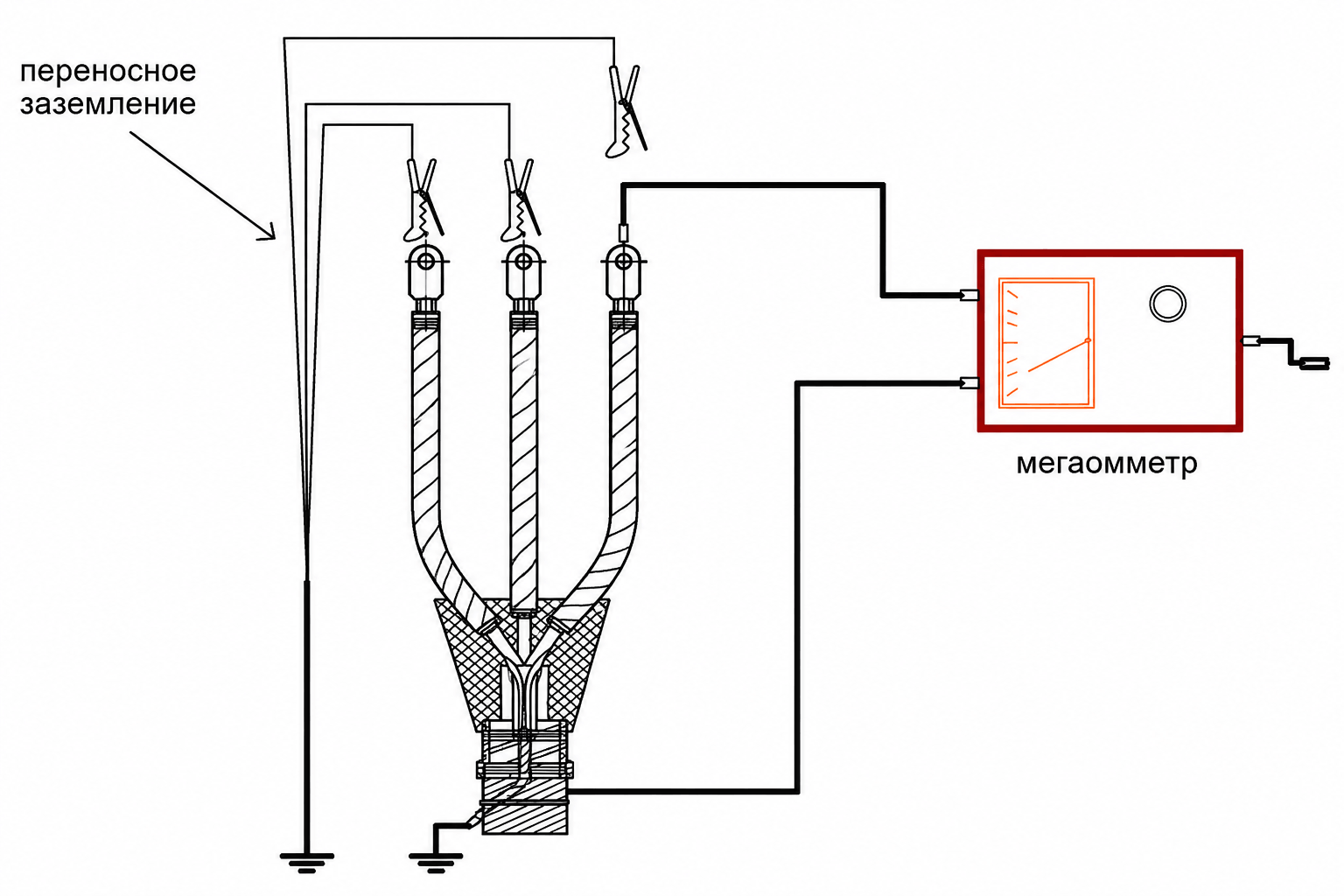

Рис. №2 Схема измерения сопротивления изоляции силового кабеля.
Измерение сопротивления изоляции силовых и контрольных кабелей напряжением до 1000В проводят аналогично, при этом измерения производятся между каждыми двумя проводами (между фазами, между фазными жилами и нулем, между фазными жилами и защитным проводником и между нулевым и защитным проводником). При измерении разрешается объединять нулевой рабочий и нулевой защитный проводники. У четырехжильных кабелей измерение сопротивления изоляции нулевого проводника производится относительно заземленных частей электрооборудования.
Перед первыми или повторными измерениями КЛ должна быть разряжена путем соединения всех металлических элементов между собой и землей не менее чем на 2 мин. Сопротивление изоляции кабелей до 1 кВ должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.
Испытание повышенным напряжением выпрямленного тока.
Испытание изоляции кабельных линий повышенным напряжением выпрямленного тока производится с целью выявления местных сосредоточенных дефектов, которые не обнаруживаются при измерении мегаомметром, путем доведения их в процессе испытания до пробоя. Такое испытание повышенным напряжением выпрямленного тока производится от специальной установки типа: АИД-70, СКАТ-70 и т.п.
Напряжение от установки прикладывается поочередно к каждой фазе кабеля, при заземлении двух других фаз и оболочки кабеля (аналогично проведению измерения изоляции мегаомметром). Схема испытания кабеля повышенным напряжением выпрямленного тока изображена на рисунке №3.

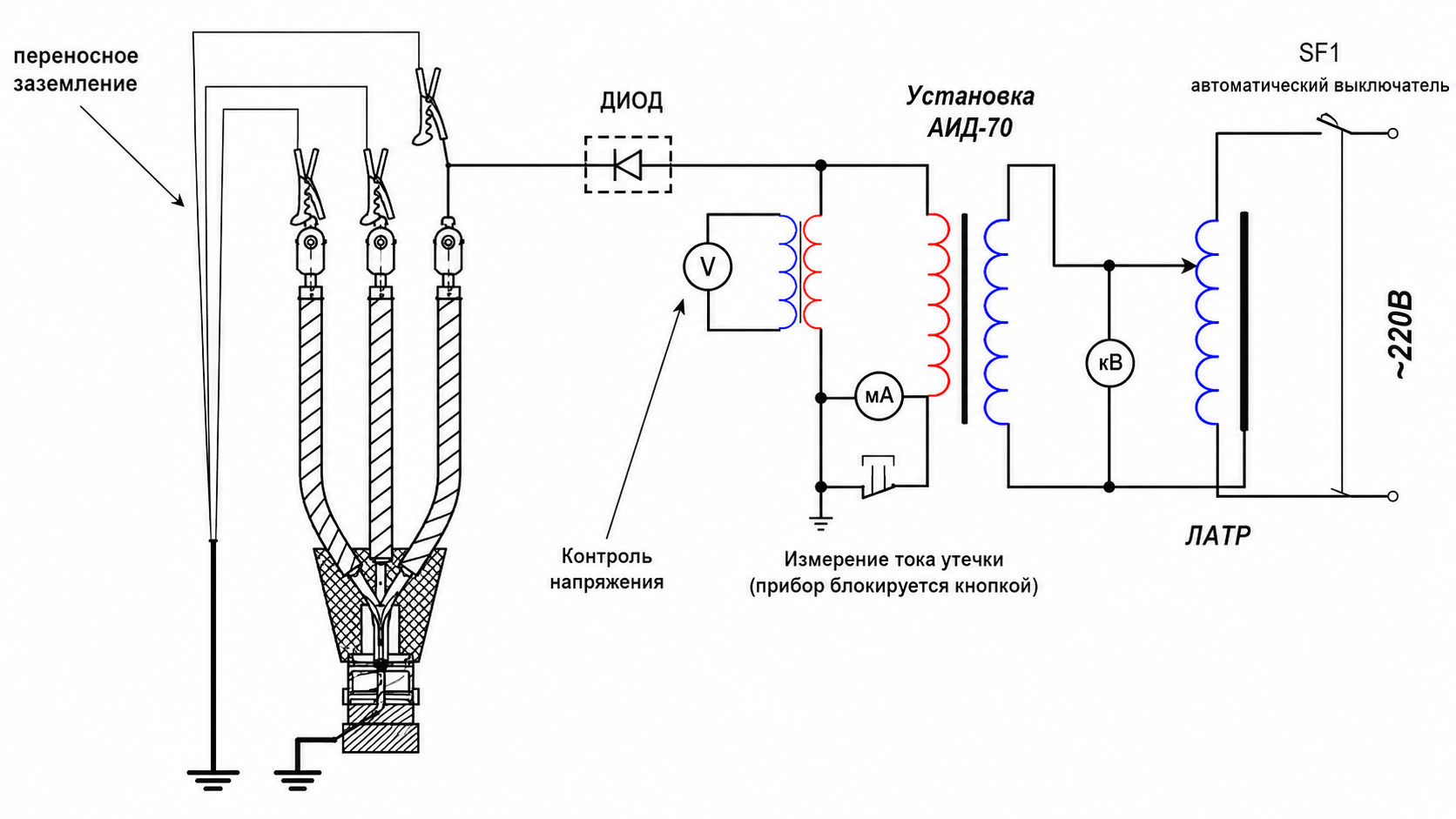

Рис. №3 Испытание кабеля повышенным напряжением выпрямленного тока.
Изоляция одножильных кабелей без металлического экрана (оболочки, брони),
проложенных на воздухе, не испытываются. Изоляция одножильных кабелей с металлическим экраном (оболочкой, броней) испытываются между жилой и экраном. Изоляция многожильных кабелей без металлического экрана (оболочки, брони) испытываются между каждой жилой и остальными жилами, соединенными между собой и землей.
Изоляция многожильных кабелей с общим металлическим экраном (оболочкой, броней) испытывается между каждой жилой и остальными жилами, соединенными между собой и экраном (оболочкой, броней). При всех указанных выше видах испытаний металлические экраны (оболочки, броня) должны быть заземлены. Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей. Пластмассовые оболочки (шланги) кабелей, проложенных на воздухе не испытываются. Значение испытательного напряжения принимается в соответствии с таблицей №2
Испытательное напряжение кВ, для силовых кабелей.
Таблица №2
Вид испытаний | Испытательное напряжение (кВ) для кабельных линий | ||
---|---|---|---|
Кабели с бумажной изоляцией | |||
До 1кВ | 6кВ | 10кВ | |
П | 6 | 36 | 60 |
К | 2,5 | 36 | 60 |
М | - | 36 | 60 |
Вид испытаний | Кабели с пластмассовой изоляцией | ||
До 1кВ* | 6кВ | 10кВ | |
П | 3,5 | 36 | 60 |
К | - | 36 | 60 |
М | - | 36 | 60 |
Вид испытаний | Кабели с резиновой изоляцией | ||
До 3кВ | 6кВ | 10кВ | |
П | 6 | 12 | 20 |
К | 6 | 12 | 20 |
М | 6** | 12** | 20** |
* - испытание повышенным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных в воздухе, не производится.
** - после ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500В, а испытание повышенным выпрямленным напряжением не производится.
Для кабелей на напряжение до 10кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приёмосдаточных испытаниях 10 минут, в эксплуатации 5 минут. Для кабелей с резиновой изоляцией на напряжение 6-10кВ длительность приложения полного испытательного напряжения 5 минут.
Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в таблице №3. абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытаний ток утечки должен уменьшаться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности, испытание производится до выявления дефекта, но не более чем 15 минут.
Допустимые токи утечки и значения коэффициента ассиметрии для силовых кабелей.
Таблица №3
Кабели напряжением (кВ) | Испытательное напряжение (кВ) | Допустимые значения токов утечки (мА) | Допустимые значения коэфф. ассиметрии |
---|---|---|---|
6 | 36 | 0,2 | 8 |
10 | 45 | 0,3 | 8 |
50 | 0,5 | 8 | |
60 | 0,5 | 8 |
Разрешается техническому руководителю предприятия в процессе эксплуатации (М) исходя их местных условий как исключение уменьшать уровень испытательного напряжения для кабельных линий напряжением 6-10кВ до 0,4Uн.
Периодичность испытаний в процессе эксплуатации.
Кабели напряжением 2-35кВ:
а) 1 раз в год – для кабельных линий в течение первых 2 лет после ввода в эксплуатацию, а в дальнейшем:
- 1 раз в 2 года – для кабельных линий, у которых в течение первых 2 лет не наблюдалось аварийных пробоев и пробоев при профилактических испытаниях, 1 раз в год для кабельных линий, на трассах которых производились строительные и ремонтные работы и на которых систематически происходят аварийные пробои изоляции;
- 1 раз в 3 года – для кабельных линий на закрытых территориях (подстанции, заводы и т.д.);во время капитальных ремонтов оборудования для кабельных линий, присоединённых к агрегатам, кабельных перемычек 6-10кв между сборными шинами и трансформаторами в ТП и РП;
б) Допускается не проводить испытание:
- Для кабельных линий длиной до 100 метров, которые являются выводами из РУ и ТП на воздушные линии и состоящих из двух параллельных кабелей;
- Для кабельных линий со сроком эксплуатации более 15 лет, на которых удельное число отказов из-за электрического пробоя составляет 30 и более отказов на 100 километров в год;
- Для кабельных линий, подлежащих реконструкции или выводу из работы в ближайшие 5 лет;
в) Допускается распоряжением технического руководителя предприятия устанавливать
другие значения периодичности испытаний и испытательных напряжений:
- Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет при числе соединительных муфт более 10 на 1 километр длины;
- Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет, на которых смонтированы концевые заделки только типов КВВ и КВБ и соединительные муфты местного изготовления, при значении испытательного напряжения не менее 4Uн и периодичности не реже 1 раза в 5 лет.
- Для кабельных линий напряжением 20-35кВ в течение первых 15 лет испытательное напряжение должно составлять 5Uн, а в дальнейшем 4Uн.
6.3.8 Кабели на напряжение 3-10кВ с резиновой изоляцией:
- в стационарных установках – 1 раз в год;
- в сезонных установках – перед наступлением сезона;
- после капитального ремонта агрегата, к которому присоединен кабель.
Измерение распределения тока по одножильным кабелям
На силовом кабеле измеряются токи, протекающие как в жилах, так и в металлических оболочках и броне. Измерения производятся токоизмерительными клещами.
В зависимости от материала оболочки, брони и положения кабеля в пространстве токи в них могут достигать 100% по отношению к току жилы и сильно влиять на нагрев кабелей. Одновременно с измерением токов при нагрузках, близких к номинальной, должны быть проведены измерения температуры наружных покровов кабелей, по которой может быть вычислена температура жилы. Эта температура должна измеряться в самом нагретом месте КЛ и не должна превосходить допустимую для данного места измерения. При неравномерности распределения токов более 10%, когда отдельные кабели лимитируют пропускную способность всей группы кабелей, должны быть приняты меры по выравниванию токов по фазам.
Порядок проведения работ.
- Организационные мероприятия согласно ПОТЭУ-2014 (правила техники безопасности) гл.4, п.4.1; гл.5., п.5.1
- Технические мероприятия (согласование с заказчиком о времени отключении эл.энергии для производства необходимых работ).
- Отключение поочередно фидера с обеих сторон в РУ-6/10кВ с видимым разрывом, проверка отсутствия напряжения.
- Производство измерительных работ.
- Выдача соответствующей документации (технический отчет).
